歯車減速機
PDFダウンロード
BRM型RC9H型RC型

RC型　0.75KW〜220KW用

RC型減（増）速機の構造は、熱処理をほどこしたインボリュート歯車（平行歯或いははすば歯）と、同じく熱処理をほどこした軸及びころがり軸受からなっています。
photo:RC型
▲RC型



軸

材質…………S45C、一般に高周波焼入
軸端形状……JIS0902、0903による

軸受

ころがり軸受


歯車

材質……SCM415、浸炭焼入
精度……歯車精度はきわめて高く社内にて全品チェックを行っていますので品質は安定しています。特に精度を御要求になる向きには、御指示により特別製作を行います。

減速機御指定に際して各機種の負荷容量の換算

このカタログの数値は、一般に定常負荷の場合を想定してありますから、御採用に当たっては、設計資料を御配慮頂くと同時に、必要に応じて換算式にてチェック下さることをお願いいたします。


型式選定表

縦軸（KW）と横軸（減速比）の合う所が適用型式です。
図面
ページトップ

RC型減速機　出力軸許容トルク重量適用油表

型式 減速比 出力軸許容トルク
kg-m 		総重量　kg 適用油（又は相当品） 油量　l
RC12-H 1/2〜1/5 50 48 タブニーメカニックオイル#100 1.7
RC12-HI 1/7〜1/30 180 90 タブニーメカニックオイル#100 3.5
RC12-HIJ 1/40〜1/150 300 136 タブニーメカニックオイル#100 4.3
RC15-X 1/2〜1/7 100 92 タブニーメカニックオイル#100 2.0
RC15-Y 1/2〜1/5 180 160 タブニーメカニックオイル#120 5.3
RC15-WX 1/7〜1/30 200 154 タブニーメカニックオイル#120 5.8
RC15-YZ 1/5〜1/30 400 230 タブニーメカニックオイル#120 8.0
RC15-WXY 1/40〜1/150 500 226 タブニーメカニックオイル#120 9.0
RC15-XYZ 1/75〜1/150 700 330 タブニーメカニックオイル#120 11.0
RC15-XYZ 1/15〜1/60 700 330 タブニーメカニックオイル#220 11.0
RC20-L 1/2〜1/5 350 320 タブニーメカニックオイル#220 12.0
RC20-LM 1/7〜1/25 1200 525 タブニーメカニックオイル#220 18.5
RC20-LMN 1/120〜1/150 1500 725 タブニーメカニックオイル#220 24.5
RC20-LMN 1/30〜1/100 1700 725 タブニーメカニックオイル#220 24.5
RC20-LMN 1/7〜1/25 2000 725 タブニーメカニックオイル#220 24.5
RC30-G 1/2〜1/5 900 850 タブニーメカニックオイル#220 36.0
ページトップ

RC型減速機御採用に当たっての設計資料

1）サービスファクター
サービスファクターを下表1に於ける1.0の値に選んで計算してありますから、設計頂く際は、その条件にしたがい、サービスファクターを下表1から適当に選び、設計動力にその値を乗じて、定格動力、乃至は定格トルクと対応させ、機種を御選定下さい。
2）歯車の強度及び寿命
一般に適当な熱処理をほどこした平歯車の歯面強度は、その曲げ強度に比して極めて大きいので、RC減速機の歯車についても、その磨耗はほとんど考える必要がありません。
曲げ強度についても、その設計動力をサービスファクターによって修正頂くならば、その定価動力内の御使用に対しては、半永久的に破損はおこらないものと考えます。
しかし、実際に使用伝達トルクが、上記の定格トルクを超えるようなことがおこると、寿命は急にみじかくなります。
この傾向は、出力軸定格トルクとの比較において、次式でチェックすることができます。
計算式
ただしLh ； 歯車の破損までの寿命時間
N ； 低速軸毎分回転数
im ； 各型式の終段減速比　im＞1に取る
Tc ； 定格トルク
Tv ； 使用トルク
この式は、その寿命が歯の曲げ応力の7乗に逆比例してみじかくなり、その最弱点が、終段減速歯車の組のピニオン側に存することを意味します。この式は又、 Nが極めて小さく、必要な総寿命時間が少なくてよい場合は、歯車に対しては、定格を超えて使うことも可能なことを意味しますが、一般には、こういう境界条件はさける方が安全です。
3）軸受
RC型の軸受は、その軸端荷重が最も平均的な値となることを想定して、約5000時間を保証できるように選択されておりますが、軸受の寿命は、それにかかる荷重の3乗に逆比例して変わるものとされ、減速機の軸端の負荷条件はその設計によりきわめて多様な形をとるものと思われますので、次式によってチェックをお願いいたします。

a）軸端に曲げ荷重がかかる場合
計算式
ただしLh ； 与えられた条件に於ける軸受の総寿命時間、hr
Nv ； 使用条件に於ける高速軸の毎分回転数　rpm　標準は1500rpm
Tv ； 使用条件におけるトルク、kgm
fw ； 高、低速軸端に於ける負荷の条件（表1参照）
Qo ； 負荷接続のために各軸端に発生するものとした円周力の規格値、（表2）
R ； 伝達トルクによる円周力の作用線と回転中心までの半径、m（図1）
x ； 同上の円周力の作用線の軸端長さ中心よりのかたより値、軸端方向へ＋、軸のもとの方へ−にとる。（図1）
L ； 軸端部長さ（表2）
b）カップリング接続の場合
計算式
ただし諸元はa）と同じ
カップリング接続においては、軸受の寿命は約4倍以上長くなることになりますが、軸芯いずれや、曲りがありますと軸受に異常な負荷が発生して、たちまち破損することがありますので、充分御注意下さい。
ページトップ

表1
原動力 電動機 多機筒機関又はタービン
荷重の種類 たまに
0.5
時/日		 中断
3
時/日		 8〜10
時/日		 24
時/日		 たまに
0.5
時/日		 中断
3
時/日		 8〜10
時/日		 24
時/日
-　様 0.5 0.8 1.0 1.25 0.8 1.0 1.25 1.5
かなりの衝撃 0.8 1.0 1.25 1.5 1.0 1.25 1.5 1.75
大きい衝撃 1.25 1.5 1.75 2.0 1.5 1.75 2.0 2.25

図1

図面

表2  Qo、Lの値
型式 Q0Kg L
RC9H Q〜P 200 60
DF〜AF 700 60
QFK〜AFK 1,500 82
E〜F 700 60
EK〜FK 1,000 82
1,000 82
RC12 H 1,000 82
HI 2,000 82
HIJ 3,000 105
RC15 X 1,500 82
Y 2,000 130
YZ 3,000 130
WXY 3,500 105
XYZ 4,000 130
RC20 L 3,000 130
LM 8,000 130

ページトップ

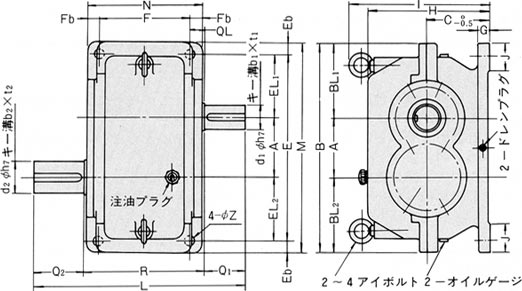

１段減速機

図面
型式 減速比 A B BL1 BL2 C H I G M E EL1 EL2 Eb N
RC12-H 1/2〜1/5 120 420 150 150 130 252 285 25 395 345 95 130 25 170
RC15-X 1/2〜1/7 150 492 151 191 160 320
22 436 376 93 133 30 180
RC15-Y 1/2〜1/5 150 530 190 190 160 320 355 30 530 470 160 160 30 290
RC20-L 1/2〜1/5 200 620 180 240 220 420 440 40 620 550 145 205 35 380
RC30-G 1/2〜1/5 300 900 255 345 340 640 660 50 900 820 215 305 40 540
型式 F Fb Z J L R d1 b1 t1 Q1 d2 b2 t2 Q2 QL
RC12-H 120 25 14 55 344 180 42 12 4.5 82 50 12 4.5 82 30
RC15-X 140 20 16
384 220 42 12 4.5 82 50 12 4.5 82 40
RC15-Y 230 30 22 70 535 300 60 15 5 105 70 18 6 130 35
RC20-L 310 35 22 70 625 390 75 20 7 105 90 24 8 130 40
RC30-G 460 40 28 100 925 560 100 28 9 165 140 35 11 200 50
ページトップ

２段減速機

図面
型式 減速比 A B BL1 BL2 C H I G M E EL1 EL2 Eb N
RC12-HI 1/7〜1/30 120 420 150 150 130 262 285 25 430 380 130 130 25 280
RC15-WX 1/7〜1/30 150 530 190 190 160 320 355 30 530 470 160 160 30 350
RC15-YZ 1/5〜1/30 150 530 190 190 160 320 355 30 530 470 160 160 30 420
RC20-LM 1/7〜1/25 200 670 235 235 220 436 435 40 670 600 200 200 35 500
型式 F Fb Z J L R d1 b1 t1 Q1 d2 b2 t2 Q2 QL
RC12-HI 230 25 18 50 432 290 32 10 4.5 60 50 12 4.5 82 30
RC15-WX 290 30 22 100 547 360 42 12 4.5 82 60 15 5 105 35
RC15-YZ 360 30 22 100 670 430 55 15 5 110 80 20 7 130 35
RC20-LM 430 35 28
830 565 70 18 6 115 100 28 9 150 65
ページトップ

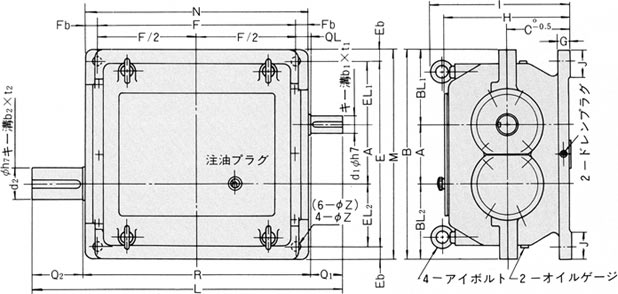

３段減速機

図面
型式 減速比 A B BL1 BL2 C H I G M E EL1 EL2 Eb N
RC12-HIJ 1/40〜1/150 120 420 150 150 130 262 285 25 430 380 130 130 25 380
RC15-WXY 1/40〜1/150 150 530 190 190 160 320 355 30 530 470 160 160 30 420
RC15-XYZ 1/75〜1/150 150 530 190 190 160 320 355 30 530 470 160 160 30 565
1/15〜1/60 150 530 190 190 160 320 355 30 530 470 160 160 30 565
RC20-LMN 1/120〜1/150 200 670 235 235 220 436 450 40 670 600 200 200 35 720
1/75〜1/100
1/40〜1/60
1/7〜1/30
型式 F Fb Z J L R d1 b1 t1 Q1 d2 b2 t2 Q2 QL
RC12-HIJ 330 25 18 100 555 390 32 10 4.5 60 60 15 5 105 30
RC15-WXY 360 30 22 100 617 430 42 12 4.5 82 70 18 6 105 35
RC15-XYZ 505 30 22 70 787 575 42 12 4.5 82 80 20 7 130 35
505 30 22 70 787 575 55 15 5 82 80 20 7 130 35
RC20-LMN 650 35 28 80 1005 730 48 12 4.5 110 105 28 9 165 40
1005 55 15 5 110 105 28 9 165
1025 75 20 7 130 105 28 9 165
1025 85 24 8 130 105 28 9 165
